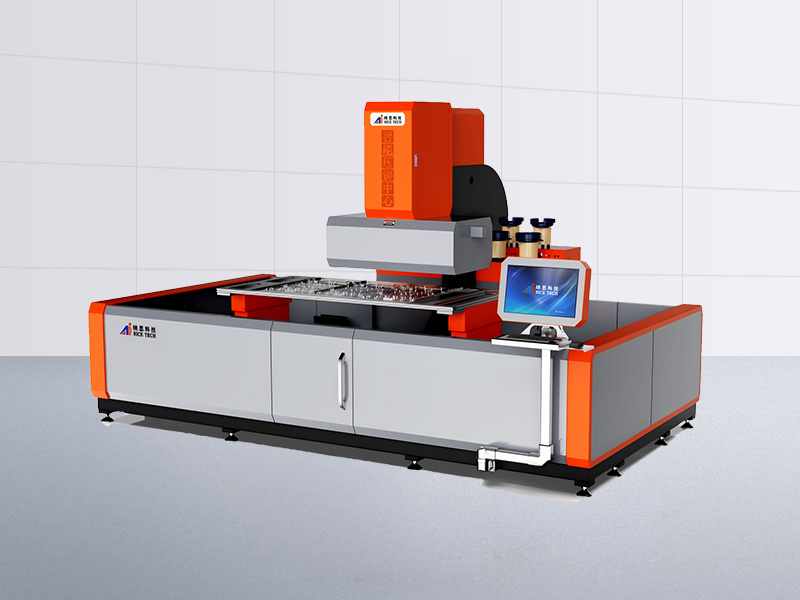

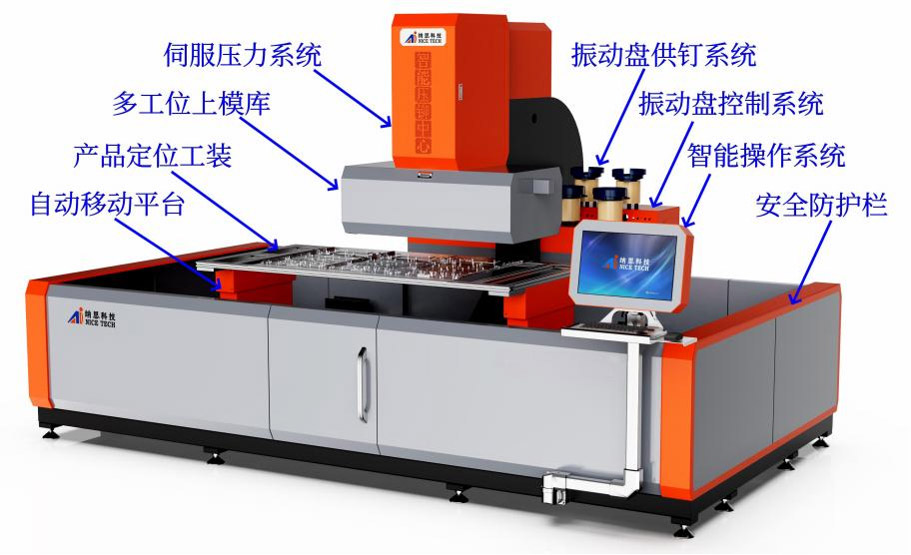

智能壓鉚中心NC8T-2008
產品特點
- 1、自動化壓鉚釘模式：能夠實現無人干預，自動壓鉚多款不同規格的鉚釘（包括工字釘、螺母、螺柱、螺釘、短螺柱、防水螺母、銷釘等各類鈑金緊固件），壓鉚質量符合鈑金緊固件的壓鉚要求。
- 2、繁雜壓鉚輕松達成：數控系統可自動切換鉚釘送料工具以及上下模庫。
- 3、納思智能操作系統：采用自主研發的操作系統，壓鉚程序、壓鉚力、鉚釘型號、模具工位、XY平臺參數、壓鉚數據、生產數據等均可通過電腦進行設定（預留MES端口）。
- 4、快速便捷的編程方式：支持CAD圖形導入編程，可通過圖層或顏色選擇孔位，增加或減少壓鉚孔位以及調整壓鉚順序。
- 5、CCD視覺糾偏功能：具備三點MARK、拍一壓一、視覺測量這3種視覺自動補償方式。
- 6、產品換型便捷
- 7、自主知識產權：配備擁有自主研發國家專利的上下模庫，能夠快速且準確地切換壓鉚上下模。
產品特點
- 1、自動化壓鉚釘模式：能夠實現無人干預，自動壓鉚多款不同規格的鉚釘（包括工字釘、螺母、螺柱、螺釘、短螺柱、防水螺母、銷釘等各類鈑金緊固件），壓鉚質量符合鈑金緊固件的壓鉚要求。
- 2、繁雜壓鉚輕松達成：數控系統可自動切換鉚釘送料工具以及上下模庫。
- 3、納思智能操作系統：采用自主研發的操作系統，壓鉚程序、壓鉚力、鉚釘型號、模具工位、XY平臺參數、壓鉚數據、生產數據等均可通過電腦進行設定（預留MES端口）。
- 4、快速便捷的編程方式：支持CAD圖形導入編程，可通過圖層或顏色選擇孔位，增加或減少壓鉚孔位以及調整壓鉚順序。
- 5、CCD視覺糾偏功能：具備三點MARK、拍一壓一、視覺測量這3種視覺自動補償方式。
- 6、產品換型便捷
- 7、自主知識產權：配備擁有自主研發國家專利的上下模庫，能夠快速且準確地切換壓鉚上下模。
納思智能壓鉚中心技術參數表(C型)
| 設備型號 | NC8T-2008 |
| 壓鉚孔位置行程(MM) | 2000X800 |
| 占地面積(實際為準)MM | 5600X2800X2500 |
| 設備重量約(KG) | 6000 |
| 適應鉚釘壓鉚范圍 | I3~I8螺母/柱、螺絲、銷釘相同外徑長度7-30工具可以共用 |
| 振動盤自動送釘工具(套) | 8(可定制12) |
| 控制系統 | 1、納思自主智能操作系統:電腦通用操作系統，壓鉚程序、壓鉚力、鉚釘型號、模具工位、YZ平臺參數、壓鉚數據、生產數據等電腦設定，能與ES對接數據庫，可與機械手信號對接。 2、三種視覺孔位糾偏功能:三點ARK、拍一壓一、整體視覺測量補償，自動檢 測產品孔位，杜絕偏壓、錯壓、漏壓等。 3、壓力數據實時顯示并可追溯，產量記數，生產計時，手動、自動送鉚釘測試，模擬加工等。 4、獨創鉚釘長度自動檢測，鉚釘大小篩選功能。 5、產品工裝夾具兼容組合、專用結構，產品固定具有電磁吸、真空吸兩種形式 |
| 壓力機構 | 伺服電動缸控制系統 |
| 最大壓力(噸) | 8 |
| 壓力功率(KW) | 7.5 |
| 上模行程(II) | 150~180 |
| 電壓(V) | 380V三相50HZ |
| 壓縮空氣(pa) | 0.5~0.7 |
| 產品折彎最大避讓高度(MM) | 100 |
| Z向浮升行程(MM) | 40-80 |
| 平臺最大移動速度(MM/秒) | 600 |
| 重復定位精度(MM) | ±0.05 |
| 壓鉚節拍(秒/顆) | 3.0~5.0 |
